玻璃轉子流量計的主要測量元件為一根垂直安裝的下小上大錐形玻璃管和在內可上下移動的浮子。當流體自下而上經錐形玻璃管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當此上升的力、浮子所受的浮力及粘性升力與浮子的重力相等時，浮子處于平衡位置。因此，流經玻璃轉子流量計的流體流量與浮子上升高度，即與玻璃轉子流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。
玻璃轉子流量計結構原理：

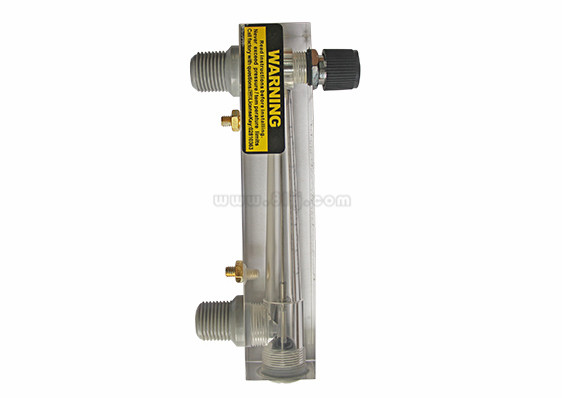

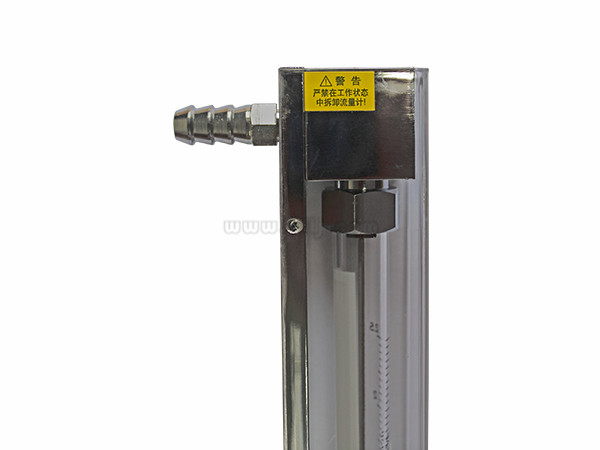

（玻璃）轉子流量計主要由一根自下而上擴大的錐形玻管和一只隨流體流量大小上下移動的浮子組成（圖3）。流體自下而上流經錐管時，流體動能在浮子上產生的升力S和流體的浮力A使浮子上升，當升力S與浮力A之和等于浮子自身重力G時，浮子處于平衡，穩定在某一高度位置上，錐管上的刻度指示流體的流量值。

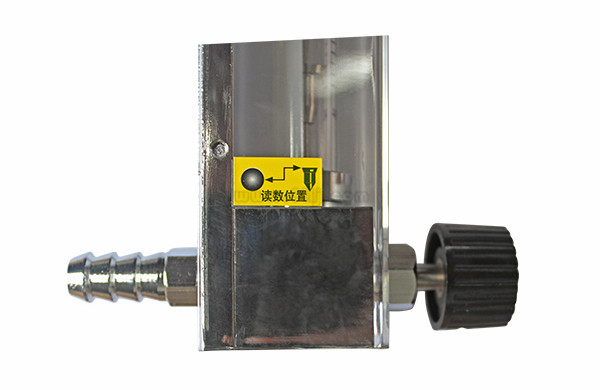

流量計中浮子讀數位置按圖所示:
玻璃轉子流量計用途：
玻璃轉子流量計主要用于化工、石油、輕工、醫藥、化肥、化纖、食品、染料、環保及科學研究等各個部門中，用來測量單相非脈動(液體或氣體)流體的流量。防腐蝕型玻璃轉子流量計主要用于有腐蝕性液體、氣體介質流量的檢測，例如強酸(氫氟酸除外)、強堿、氧化劑、強氧化性酸、有機溶劑和其它具有腐蝕性氣體或液體介質的流量檢測。
玻璃轉子流量計特點：
壓力損失小
性能可靠
結構簡單，安裝使用方便
價格便宜
類別：
玻璃轉子流量計憑借著其使用和安裝簡單，價格也便宜工作效果明顯，攜帶方面和直觀，在工業的很多領域都可以看到它的身影。
玻璃轉子流量計的種類玻璃轉子流量計根據用途和適應范圍可分為：普通型、帶筋維管型，微小流量及小外形型、耐腐型、實驗室型、保溫型、報警型和耐高壓型八個系列。
玻璃轉子流量計常見問題
1.對于遠傳輸出型金屬管浮子轉子流量計的選用，要選擇適合使用場所防爆類型要求的轉子流量計；安裝時還應注意儀表通電后的外殼緊固及接線口的密封，已達到防爆、防護、防侵蝕的要求。
2.對于被測介質溫度過高（>120℃）或過低的場所，通常要對轉子流量計的傳感器部分采取保溫或隔熱措施，為保證信號轉換器------指示器正常工作的環境溫度，應選擇高溫指示器。
3.對于有些需采取保溫或冷卻的被測介質，要選擇夾套型轉子流量計。標準金屬管浮子轉子流量計的伴熱或冷卻接口采用DIN2501 DN15 PN1.6 法蘭連接，如需其它法蘭或螺紋連接，訂貨時請注明。
4.對于轉子流量計入口介質的壓力不穩，尤其用于氣體測量，為保證精度和使用壽命，應選用阻尼結構。
5.對于介質要求的壓力等級較高，超過標準壓力等級時，在選型時請選擇高壓型結構，高壓型采用HG20595-97 RF帶頸對焊鋼制管法蘭。如采用其它標準，訂貨時請注明。
6.轉子流量計安裝時要保證測量管的垂直度優于5%，且應加裝旁路，便于維護和清洗而不影響生產。
7.安裝轉子流量計的位置應保證入口有≥5DN的直管段，出口不≤250mm的直管段；如介質中含有鐵磁性物質，應在轉子流量計前安裝磁性過濾器。
8.測控系統中的控制閥，應安裝在轉子流量計的下游。用于氣體測量時，應保證工作壓力不小于轉子流量計壓損的5倍，以使轉子流量計穩定工作。
9.安裝金屬管浮子轉子流量計前，應將管道內焊渣吹掃干凈；安裝時要取出轉子流量計中的止動元件；安裝后使用時，要緩慢開啟控制閥門，避免沖擊損壞轉子流量計。
故障解決
轉子流量計具有結構簡單、工作可靠、適用范圍廣、測量準確、安裝方便等特點，具有耐高溫、耐高壓。流量計運行中一下常見故障如何排除？
一、無電流輸出
1.首先看接線是否正確。
2.液晶是否有顯示，若有顯示無輸出，多為輸出管壞，需更換線路板。
3.丟失標校值。由于E2PROM故障，造成儀表標定數據丟失，也會引起無輸出電流，電流會保持不變。解決辦法：可用數據恢復操作，如果不起作用，可先設定密碼2000中的數據，再設定密碼4011中數據，方法是用手推指針標定從RP至100%中的數據。
二、無現場顯示
1.檢查接線是否正確。
2.檢查供電電源是否正確。
3.將液晶模塊重新安裝，檢查接觸不實。
4.對于多線制供電方式檢查12、13端子是否接電流表或短路。
三、報警不正確
1.檢查偏差設定d值不能太大。
2.FUN功能中，邏輯功能是否正確。HA-A表示上限正邏輯。LA-A表示下限正邏輯。
3.檢查SU中報警值設定大小。
4.若液晶條碼指示正確，輸出無動作，可檢查外部電源及外部電源的負極是否與儀表供電的負極相連。
四、轉子流量計指針抖動：
1.輕微指針抖動：一般由于介質波動引起?？刹捎迷黾幼枘岬姆绞絹砜朔?。
2.中度指針抖動：一般由于介質流動狀態造成。對于氣體一般由于介質操作壓力不穩造成。可采用穩壓或穩流裝置來克服或加大浮子流量計氣阻尼。
3.劇烈指針抖動：主要由于介質脈動，氣壓不穩或用戶給出的氣體操作狀態的壓力、溫度、流量與浮子流量計實際的狀態不符，有較大差異造成浮子流量計過量程。
五、浮子流量計指針停到某一位置不動
主要原因是浮子流量計的浮子卡死。
一般由于浮子流量計使用時開啟閥門過快，使得浮子飛快向上沖擊止動器，造成止動器變形而將浮子卡死。但也不排除由于浮子導向桿與止動環不同心，造成浮子卡死。處理時可將儀表拆下，將變形的止動器取下整形，并檢查與導向桿是否同心，如不同心可進行校正，然后將浮子裝好，手推浮子，感覺浮子上下通暢無阻卡即可，另外，在浮子流量計安裝時一定要垂直或水平安裝，不能傾斜，否則也容易引起卡表并給測量帶來誤差。
六、浮子流量計測量誤差大
1.安裝不符合要求
對于垂直安裝浮子流量計要保持垂直，傾角不大于20度
對于水平安裝浮子流量計要保持水平，傾角不大于20度
浮子流量計周圍100mm空間不得有鐵磁性物體。
安裝位置要遠離閥門變徑口、泵出口、工藝管線轉彎口等。要保持前5D后250mm直管段的要求。
2.液體介質的密度變化較大也是引起誤差較大的一個原因。由于儀表在標定前，都將介質按用戶給出的密度進行換算，換算成標校狀態下水的流量進行標定，因此如果介質密度變化較大，會對測量造成很大誤差。解決方法可將變化以后的介質密度帶入公式，換算成誤差修正系數，然后再將流量計測出的流量乘以系數換成真實的流量。
3.氣體介質由于受到溫度壓力影響較大，建議采用溫壓補償?shù)姆绞絹慝@得真實的流量。
4.由于長期使用及管道震動等多因素引起浮子流量計傳感磁鋼、指針、配重、旋轉磁鋼等活動部件松動，造成誤差較大。解決方法：可先用手推指針的方式來驗證。首先將指針按在RP位置，看輸出是否為4mA，流量顯示是否為0%，再依次按照刻度進行驗證。若發現不符，可對部件進行位置調整。一般要求專業人員調整，否則會造成位置丟失，需返回廠家進行校正。
七、累積脈沖輸出不正確
1.檢查選擇累積脈沖輸出的那一路報警值是否設為零。
2.線路板故障，更換線路板。
八、金屬轉子流量計現場液晶總顯示0或滿量程
1.檢查2000 密碼中設定量程、零點參數。要求ZERO要小于SPAN的值，兩值不能相等。
2.檢查采樣數據是否上來，用手推指針看采樣值變化，若無變化，一般為線路板采樣電路故障，需更換線路板。
3.線路板故障，更換線路板。
以上就是轉子流量計 玻璃流量計 產品全部內容，歡迎您來電咨詢轉子流量儀玻璃流量儀 的選型、報價。
