德?tīng)査土髁坑?jì)型號生產報價廠家，本流量?jī)x產品型號屬于流量計種類分類，更多的德?tīng)査汀⒘髁靠刂苾x直銷價格報價歡迎您來電咨詢，下面是德?tīng)査土髁坑?jì)產品資料詳情。

一般常見的德?tīng)査土髁坑?jì)是使用差壓工作原理和插件安裝方法設計的流量傳感器。就工作原理而言，德?tīng)査土髁坑?jì)是一種特殊的節流裝置，其輸出為壓差。傳感器通過一個（或多個）探針承受壓力。有兩排不均勻分布的壓力孔（壓力管的直徑約為20mm，壓力孔的低壓孔為直徑8mm）。通過兩排壓力孔）通過求平均值來形成壓差。

一、適用范圍
1、名義上的，從頂部到底部（從左到右）的不同壓力（速度），然后可以計算出質量流量或體積流量。直徑：25mm≤DN≤6000mm
2、公稱壓力：PN≤25MPa
3、中溫：t≤650℃
4、精度等級：0.5級級別1，1.級別5
二、結構形式
DTB 德?tīng)査土髁坑?jì)由檢測棒和取壓口組成，取壓口橫穿管道內部并垂直到管道軸線。在檢測棒的前流表面和檢測棒的后流表面上有多個總壓檢測孔，總壓導引管和??靜壓導引管引出了多個靜壓檢測孔，流量根據總壓力和靜壓力之間的壓差值計算通過管道的壓力。
理論依據
DTB 德?tīng)査土髁坑?jì)是根據皮托管速度測量原理開發的。它通過管道的平均流速和管道的有效橫截面積的乘積來確定流速。
1、探頭的橫截面形狀：Verabar是子彈形，Deltabar是菱形，并且菱形的切口可以使高低區域之間的邊界更加明顯。
2、探針桿壓力孔的位置：Verabar的整個壓力孔在桿的前端，靜壓力孔在桿的兩個側壁上； 德?tīng)査土髁坑?jì)的全壓孔也在桿的前端，但靜壓孔在桿上。在后端，測量背壓（負壓）。
因此，在相同的管道直徑和流量下，Deltabar探頭產生的壓差要比Verabar探頭大，大約為20％-40％。這是德?tīng)査土髁坑?jì)的顯著優勢。

德?tīng)査土髁坑?jì)結構圖

德?tīng)査土髁坑?jì)的應用范圍可用于測量干燥氣體，濕氣，液體或蒸汽介質，而不受介電常數的限制。適用于3mm至15米的較寬直徑，但有三種規格，DF8用于超小直徑，DF10用于小直徑，它們是管道連接； DF25用于常見直徑（65 mm?3米）； DF25D用于蒸汽； DF25HD用于高壓（69Mpa，雙面支撐）； DF25 Qicklock用于滿足快速拆卸的要求； DF50用于大直徑；對于高溫和腐蝕性介質，它具有特殊的探針材料和管道連接材料；對于具有高密度粉塵和物質的介質，可以使用在線吹掃設備以確保在各種工作條件下的靈活使用。平均速度管的壓力損失比節流孔板小得多，僅為節流孔板的5％?10％。另一方面，由于壓力損失小，壓差?。ǜ邏号c低壓之間的壓差），使得對壓差變送器的選擇要求增加，成本增加，否則輸出變送器的精度會降低，因?yàn)榉秶荒苓_(dá)到整個范圍。因此，一個好的探頭必須同時考慮壓力損失和壓差。 GZ Deltabar的曲面設計充分考慮了這一因素。該部分本身是對稱的。曲面分為三個部分（如下圖所示）。前表面被分為光滑部分，以使探頭與介質平滑接觸。第二部分是加速部分。介質的流速平均提高了三倍，并且通過增加與介質的接觸面來增加進入部分的壓力。第三部分是高低壓邊界峰，突然阻力消失，在探頭后面形成低壓區，實際色速譜可以充分反映介質流量的變化。因此，XY-HLVD系列Delta Bar探頭的設計滿足了壓力損失小和壓差大的要求。

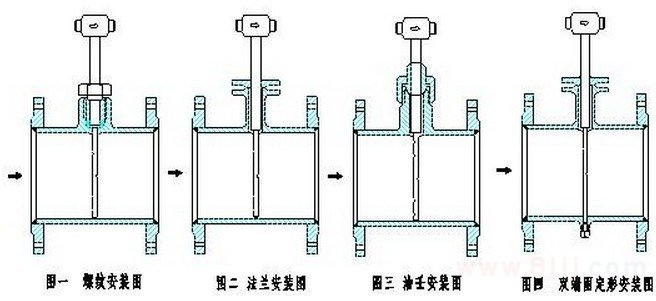

德?tīng)査土髁坑?jì)四種安裝方式：

高精度：

通過第三方測試，并且根據zui新數據，即使在相當短的直管中也可以達到2％的精度。精度為1％的直管段比普通產品短得多，如下圖所示。重復性為0.1％。由于壓力損失小，探針磨損小，只要適當安裝，就可以長期保持高精度。

低運營成本：

由于壓力損失小，管道中的功率損失也很小。一般而言，平均速度管的運行成本僅為孔板的十分之一。

安裝工作量很小：

由于傳感器是一種插入式工作方式，因此具有安裝簡便，簡單的特點。對于大多數直徑，只需在管道上開一個小孔即可。 CH-HLVD系列Deltabar DF25，孔徑為28毫米，DF50為54毫米。然后將探針管和管子焊接起來，現場安裝基本完成。工作量為安裝孔板的40％。根據多年的安裝經驗，打開孔需要5分鐘，焊接探頭外殼需要20分鐘，插入固定探頭需要10分鐘，安裝三閥組需要5分鐘，安裝差壓變送器需要10分鐘。 ，并且需要10分鐘的連線時間。整個過程僅需60分鐘左右。分鐘（綜合）。自由選擇集成/分離式安裝：Deltaba探頭是完整的集成探頭，無論被測介質是氣體，液體還是高溫過熱蒸汽，它都可以測量壓差探頭，溫度和壓力以及壓差變送器安裝在探頭上。探頭和壓差變送器之間有十多種連接方法（選擇）。有專門為過熱蒸汽設計的冷凝器，以及用于直接連接變送器的冷凝器。橢圓形法蘭也有一條簡單的R1 / 2英寸外螺紋，為分體式/整體式安裝提供了多種連接方式，可以滿足各種需求。對于過熱蒸汽，大多數產品都需要分體式安裝，用戶必須配置自己的冷凝水和其他配件。 GZ De Taba隨冷凝器，截止閥或球閥一起提供，安全，可靠，簡單，可行，是真正的集成探頭。

該孔不容易堵塞：

對于煙氣測量或帶顆粒的氣/液測量，阻塞問題是大多數用戶關注的問題。創輝公司保證，如果介質中的粉塵不超過130mg / m3，CH-HLVD系列Deltabar探頭無需進行維護和吹掃。從流體力學的角度看，流體中任何形狀的楔形物都會在前端積聚流體，這將增加壓力并減小楔形物之后的壓力。不管高壓有多高，低壓有多小，運動中的灰塵都會進入楔子的孔中。當流體靜止時，由于布朗運動，灰塵甚至?xí)M(jìn)入楔子的內孔。因此，問題不在于壓力水平，也不在于橫截面，而是如何使灰塵散發出去而不積聚。無疑，定期清除是一種解決方案。創輝公司對探頭上孔的分布和直徑進行了大量研究。大直徑（8mm）的異物易于進入和排出；上，下孔靠近探頭的邊緣（管道邊緣），異物不易積聚。小孔無疑將使進入和退出變得困難，而進入的時間只是時間的問題。其他產品的孔比GZ Delta小得多。

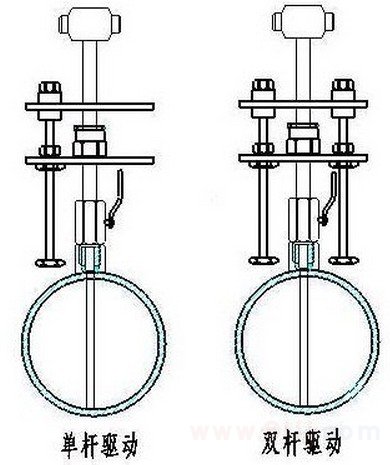

對于某些無法停止安裝的測量點以及包含雜質的介質，可以使用在線安裝和拆卸類型Deltaba。在線安裝和拆卸類型德?tīng)査土髁坑?jì)可以在不停止生產的情況下安裝或維修探頭，特別適用于無法停止安裝或介質變臟且需要定期維護的測量點。它配備有單桿驅動類型和雙桿驅動類型，用于高壓應用。

特征：安裝，拆卸，維護和清潔可以在不停止生產的情況下進行。

適用條件：通常在低壓空氣，水，氣體，蒸汽和其他介質中使用。

注意：在線安裝或拆卸時，t≤120℃P≤2.5MPa

以上就是德?tīng)査土髁坑?jì) 產品全部?jī)?nèi)容，歡迎您來電咨詢德?tīng)査土髁績x 的選型、報價。
